معرفی انواع گیربکس صنعتی
در دنیای صنعت، گیربکسها بهعنوان قلب تپنده سیستمهای مکانیکی شناخته میشوند که نقش بسزایی در میزان گشتاور و دور دریافتی از موتور دارند. گیربکس، از 2 قسمت اصلی شافت(محور) و چرخدنده تشکیل شده است که نحوه قرارگیری این قسمتها در هر نوع گیربکس متفاوت است و همین موضوع باعث طراحی و تولید انوع گیربکس برای انجام کارهای متفاوت شده است. . انواع مختلف گیربکسهای صنعتی با طراحیها و ویژگیهای خاص خود، پاسخگوی نیازهای متنوع کارخانجات و ماشینآلات هستند. از گیربکسهای هلیکال گرفته تا گیربکسهای خورشیدی، هر یک با مزایا و کاربردهای منحصر به فرد خود، امکان بهینهسازی عملکرد را فراهم میآورند. در این مقاله، به بررسی انواع گیربکسهای صنعتی و ویژگیهای کلیدی آنها خواهیم پرداخت تا به درک بهتری از اهمیت و تاثیر آنها در فرآیندهای صنعتی دست یابیم.
تقسیم بندی انواع گیربکس
گیربکسهای صنعتی، بر اساس ویژگیهای مختلف به دستههای گوناگونی تقسیمبندی میشوند و این تقسیمبندی باعث ایجاد تفاوت کاربرد هر مدل گیربکس میشود. گیربکسها بر اساس نوع چرخدنده، محور و مکانیزم تقسیمبندی میشوند.این تنوع در طراحی، به مهندسان این امکان را میدهد تا گیربکس مناسب برای نیازهای خاص خود را انتخاب کنند و کارایی سیستمهای صنعتی را بهینهسازی نمایند.
تقسیمبندی بر اساس نوع چرخدنده:

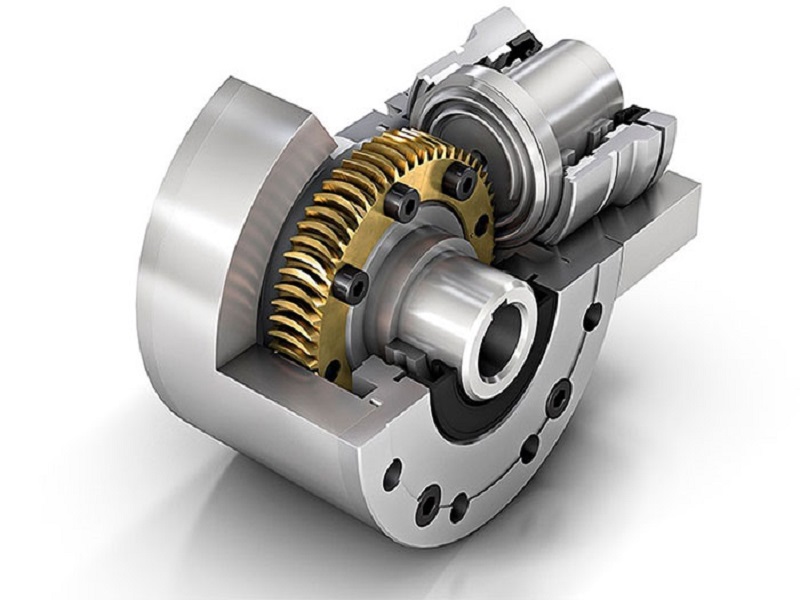

گیربکس حلزونی: گیربکس حلزونی، یکی از انواع گیربکسهای صنعتی است که به دلیل طراحی خاص خود، بهویژه در کاربردهایی که نیاز به کاهش دور و افزایش گشتاور وجود دارد، مورد استفاده قرار میگیرد. . این نوع گیربکس شامل یک پیچ حلزونی و یک چرخدنده است که به صورت عمودی با هم درگیر میشوند. این مدل به دلیل کم مصرف بودن و سرعت کم بسیار مورد استفاده است و در مواردی استفاده میشود که کاهش سرعت چشمگیر و افزایش گشتاور را بخواهیم. انواع گیربکس های حلرزونی عبارتند از:
- گیربکس کتابی یا گیربکس مکعبی: سری NRV و NMRV
- گیربکس حلزونی دایره ای: سری VF و MVF
- گیربکس حلزونی پایه فلنج: سری VF FC و MVF FC
|
مزایا |
معایب |
| نسبت تبدیل بالا | بازدهی نسبتا پایین نسبت به سایر گیربکسها |
| عملکرد نرم و بیصدا | عمر مکانیکی محدود |
| تعمیر و نگهداری آسان | تنظیم مشخصات دشوار |
| قابلیت حمل بار بالاتر | گرما تولیدی نسبتا بالا |

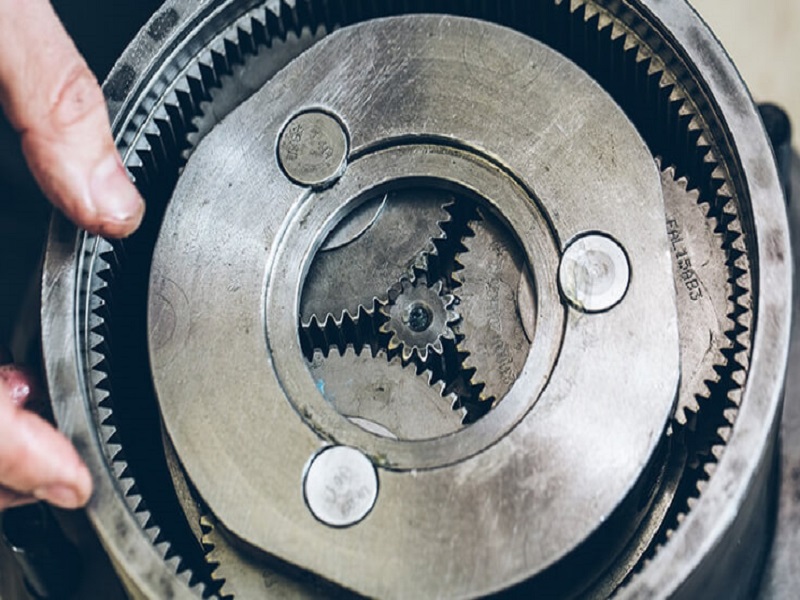

گیربکس خورشیدی: گیربکس خورشیدی یا گیربکس سیارهای، یکی دیگر از انواع گیربکسها است که برای انتقال قدرت و گشتاور در سیستمهای مختلف مورد استفاده قرار میگیرد. در این نوع گیربکس، یک چرخدنده در وسط قرار دارد و 3 چرخدنده دیگر، در درون یک حلقه یا رینگ به دور آن میچرخند. چرخدنده مرکزی، نیروی ورودی را از طریق شافت ورودی دریافت میکند و سپس به دو چرخدنده دیگر منتقل میکند. در این مدل، چون چرخدندهها به طور همزمان با یکدیگر درگیر هستند، وزن و بار به طور یکسان پخش میشوند و باعث ایجاد گشتاور بالا و افزایش راندمان میشوند. گیربکس خورشیدی، شامل دو مدل خاص به نامهای گیربکس هیدروموتور و گیربکس سروو موتور میشود که برای اتصال به هیدروموتورها و سرووموتورها استفاده میشوند. گیربکس خورشیدی، به دلیل طراحی منحصر به فرد و کارایی بالا در صنایع مختلفی مانند خودروسازی، ماشینآلات صنتعی، ساعتهای مکانیکی و رباتیک کاربرد دارد. برخی ویژگیهای این گیربکس عبارتند از:
|
مزایا |
معایب |
| کاهش اندازه و وزن نسبت به سایر گیربکسها | نیاز به تعویض روغن و نگهداری |
| توزیع بار یکنواخت | حساسیت به دما |
| عملکرد روان و کم سروصدا | تولید هزینهبر |
| انعطافپذیری در طراحی | محدودیت در انتقال نیروهای مختلف |

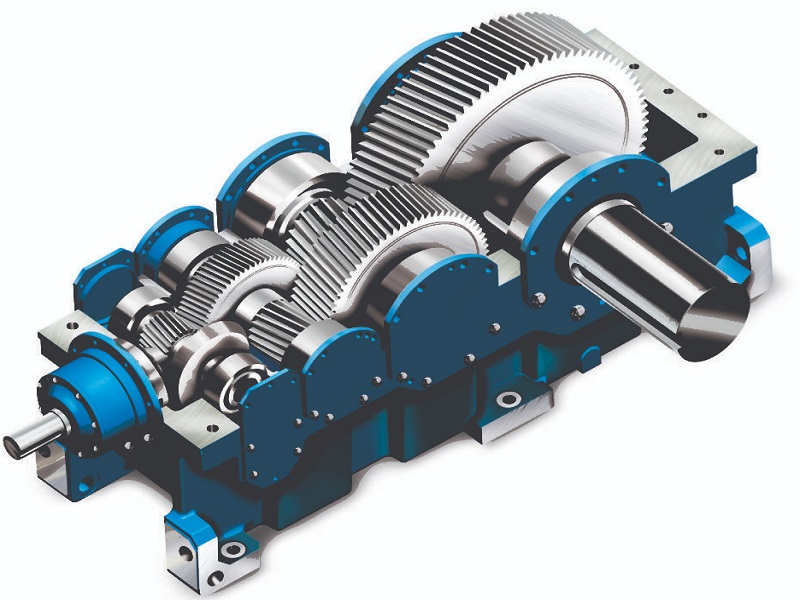

گیربکس هلیکال: این نوع گیربکس، بر اساس نوع چرخدنده استفاده شده در آن نام گذاری شده است. در این گیربکس، چرخ دنده های مارپیچ یا هلیکال استفاده شده است تحمل توان بالا و انتقال نیروی زیادی دارند. گیربکس یکی از انواع گیربکس ایرانی است که به دلیل ویژگیهای چرخدندههای هلیکال، جر پرمصرفترینها به شمار میآید و به صورت پایهدار و بدون پایه با ورودی و خروجیهای متفاوت طراحی میشود. انواع گیربکس شامل گیربکسهای شافت مستقیم و گیربکیهای چند محوره میشود.
|
مزایا |
معایب |
| بازده بالا | قیمت بالا |
| گشتاوربالا | نیاز به روغنکاری دقیق |
| لرزش و صدای کم | حساسیت به آلودگی |
| طول عمر بالا |
تقسیمبندی بر اساس محور
این تقسیم بندی، بر اساس نحوه قرارگیری محور ورودی و محور خروجی نسبت به یکدیگر صورت میگیرند:
گیربکس شافت مستقیم: گیربکس شاف مستقیم به گیربکسی گفته میشود که محور ورودی و محور خروجی به صورت مستقیم و در یک راستا قرار داشته باشند. از انواع گیربکسهای شافت مستقیم میتوان به گیربکس های هلیکال و خورشیدی اشاره کرد. این نوع گیربکس در صنایع سنگین مانند جرثقیلها، صنایع خودروسازی، صنایع غذایی(میکسرها و همزنها)، صنایع نفت و گاز و صنایع نساجی کاربرد دارد.
گیربکس شافت موازی: نام دیگر گریبکس، گریبکس آویز است که در آن شافت ورودی و خروجی، به صورت موازی با یکدیگر قرار دارند. این مدل گیربکس، نیز مانند گیربکس شافت مستقیم، از چرخدنده هلیکال تشکیل شده است و وظیفه انتقال قدرت از شافت ورودی به شافت خروجی با یک سرعت مناسب را دارد.

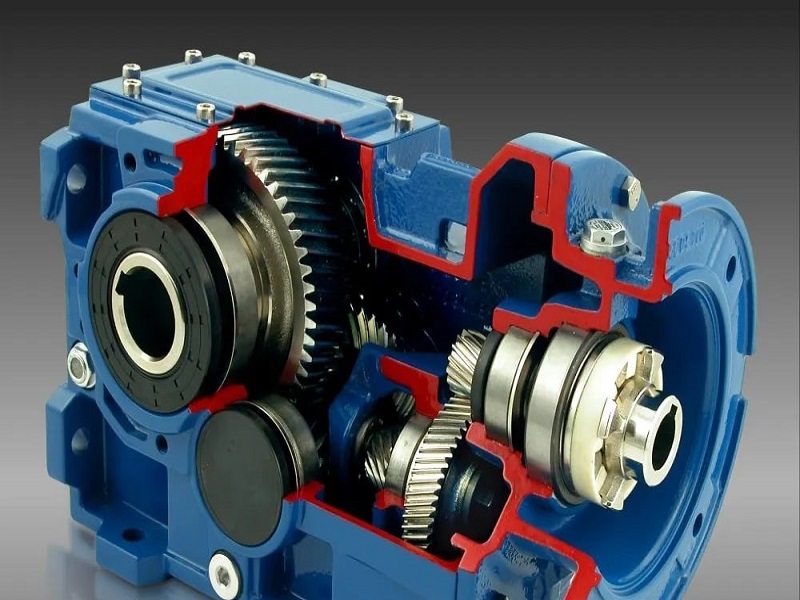

گیربکس شافت بغل: گیربکس شافت بغل یا کرانویل پینیون نوعی دیگر از گریبکس صنعتی است که برای تغییر جهت حرکت دورانی و افزایش گشتاور بهکار میرود. این نوع گیربکس، قابلیت حرکت 90 درجه دورانی را دارد به همین دلیل، میتواند در حالتهای مختلف نصب شود و یکی از پرمصرفترین مدلهای گیربکس محسوب میشود.
تقسیمبندی بر اساس مکانیزم:
گیربکسها را بر اساس افزایش یا کاهش دور خروجی نسبت به دور ورودی نیز میتوان تقسیمبندی طبق این ویژگی، گیربکس ها به 2 دسته کاهنده و افزاینده تقسیم می شوند.
گیربکس کاهنده: گیربکسهای کاهنده به دستگاههایی اطلاق میشود که با درگیر کردن چرخ دندهها، دور ورودی از موتور محرک را کاهش میدهند و باعث افزایش گشتاور خروجی افزایش میشوند تمام گیربکسهای ذکر شده در بالا، از نوع کاهنده هستند زیرا در بسیاری از کاربردها نیاز به گیربکسی است که بتواند سرعت دور ورودی را کاهش دهد و گشتاور خروجی را افزایش دهد.
گیربکس افزاینده: گیربکس افزاینده، نوعی جعبه دنده مکانیکی است که برای افزایش سرعت چرخشی خروجی نسبت به ورودی به کار میرود. به بیان دیگر، این گیربکس سرعت یک سیستم مکانیکی را بالا برده و در مقابل، گشتاور آن را کاهش میدهد.
کاربرد گیربکس صنعتی در صنایع مختلف
همانطور که بیان شد، کاربرد گیربکس در صنایع مختلف متفاوت است و با توجه به کاربرد هر مدل گیربکس و مشخصات فنی آن، میتوان از هر نوع گیربکس در جای خاصی از صنعت استفاده کرد. برخی کاربردهای گیربکسهای مختلف در صنعت عبارتند از:
- صنعت تولید: در خطوط تولید، گیربکسها برای راه اندازی نوار نقالهها، ماشینآلات بستهبندی، میکسرها و بسیاری از تجهیزات دیگر استفاده میشوند.
- صنعت نفت و گاز: در پمپهای چاههای نفت، توربینهای گازی و سایر تجهیزات، گیربکسها برای انتقال نیرو و کنترل سرعت استفاده میشوند.
- صنعت فولاد: در کارخانههای فولاد، گیربکسها برای به حرکت درآوردن نوردها، جرثقیلها و سایر تجهیزات سنگین کاربرد دارند.
- صنعت سیمان: در آسیابهای سیمان، گیربکسها برای خرد کردن مواد اولیه و انتقال آنها استفاده میشوند.
- صنعت خودروسازی: در خطوط تولید خودرو، گیربکسها برای تست موتورها و انتقال نیرو در برخی تجهیزات استفاده میشوند.
- صنعت ساختمان: در آسانسورها، بالابرها و بتنریزها، گیربکسها برای کنترل حرکت و افزایش گشتاور استفاده میشوند.
- صنعت انرژی: در توربینهای بادی و آبی، گیربکسها برای افزایش سرعت چرخش روتور و تولید برق استفاده میشوند.
به طور کلی، گیربکسها در صنعت نقش حیاتی ایفا میکنند بهویژه در سیستمهایی که نیاز به تنظیم سرعت و گشتاور دارند. به طور مثال، با استفاده از الکتروموتور گیربکسدار میتوان راندمان گیربکس را افزایش داد و از این طریق، عملکرد مؤثر و بهینهای در تجهیزات مختلف صنعتی حاصل کرد. این ترکیب، به کاهش مصرف انرژی و افزایش طول عمر ماشینآلات کمک میکند.
برترین برندهای گیربکس صنعتی
برخی از برترین برندهای معتبر ایرانی و خارجی تولید گیربکس صنعتی عبارتند از:
برندهای ایرانی
- گیربکس شهباز: گیربکس خورشیدی، گیربکس افزاینده
- گیربکس سهند: حلزونی، SN و Ran
- گیربکس پارس گرجی: هلیکال، هلیکال شافت مستقیم و آویز
برندهای خارجی:
- گریبکس فلندر: چند محور و خورشیدی
- گیربکس ایلماز: خورشیدی، هلیکال شافت مستقیم، حلزونی
- گیربکسSew: هلیکال شافت مستقیم، حلزونی، چند محور و آویز
سخن پایانی:
در دنیای ماشین آلات صنعتی، گیربکسها پل ارتباطی بین نیرو محرکه و بار هستند. آشنایی با انواع مختلف آنها، گامی مهم در انتخاب و بهکارگیری صحیح این ابزار است. انتخاب درست گیربکس، در افزایش راندمان، کاهش هزینههای نگهداری و عملکرد پایدار سیستمها، نقش بسزایی دارد. امید است این مقاله، راهنمای مناسبی برای مختصصان این حوزه باشد.
